Ni yang Butuh MODULUS 5

Cara2nya :
  1. Buat tabel kebenaran sampai dengan angka 4 dari 0000 s/d 0100. Mengapa hanya sampai 4 ? katanya pencacah 5 ??? INGAT... pencacah di mulai dari NOL, mudeng kan ?
  2. Untuk membuat langkah cacah hanya sampai angka 4, maka angka 5 kita ambil yaitu 0101...

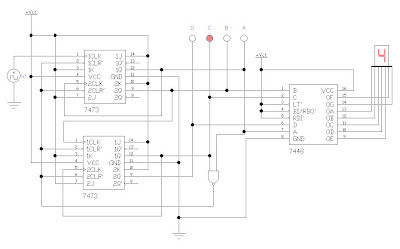

  3. Nah kemudian angka 5 yang berlogika 1 ( posisinya di C dan A - ingat notasi output adalah D C B A ), diambil kemudian pake gerbang apa terserah yang penting logika 1 tersebut menjadi NOL, kemudian di masukkan ke RESERT / CLEAR. Pada gambar di atas saya pake gerbang NAND
  4. Cara ini berlaku untuk pencacah berapa saja..tinggal menyesuaikan langkah 1 ,2 dan 3
  5. Gambar di Klik biar tampilannya jelas.....
Semoga bermanfaat..................... Wassalam.... Jika Posting terpotong, klik Read More untuk baca lebih lanjut
