PENCACAH MODULUS 8 & 9


What do you think and what do you know about Modulus circuit........

Paket IC yang ada di pasaran sudah banyak tersedia, seperti misalnya pencacah 16 tersedia pada IC 7493. Berikut ini adalah cara membuat rangkaian pencacah Modulus xx dengan pencacah sinkron dalam hal ini menggunakan J-K flip flop yang terintegrasi pada IC tipe 7473.
Hal pertama adalah kita harus mengetahui terlebih dahulu tabel kebenaran dari output yang akan dihasilkan.
Misal kita akan membuat Pencacah Modulus 8, maka output yang akan dihasilkan adalah sebagai berikut :

PENCACAH

D

C

B

A

1

0

0

0

0

2

0

0

0

1

3

0

0

1

0

4

0

0

1

1

5

0

1

0

0

6

0

1

0

1

7

0

1

1

0

8

0

1

1

1

9

1

0

0

0

10

1

0

0

1

11

1

0

1

0

12

1

0

1

1

13

1

1

0

0

14

1

1

0

1

15

1

1

1

0

16

1

1

1

1


Jika kita ingin membuat Pencacah Modulus 8 maka kita berpatokan pada output pencacah di atasnya yaitu output yang ke-9 : 1 0 0 0, caranya adalah output yang berlogika 1 harus di NOL kan dengan cara mereset menjadi logika 0. Gimana caranya ??? Gampang lah, jika Logika 1 ingin di 0 kan maka kita bisa meng NOT kan.

Untuk rangkaian clock anda bisa menggunakan IC timer 555 sebagai generator. Dengan merancang timer 1 s atau 1 Hz maka anda akan menghasilkan rangkaian clock 1 detik sebagai trigger.

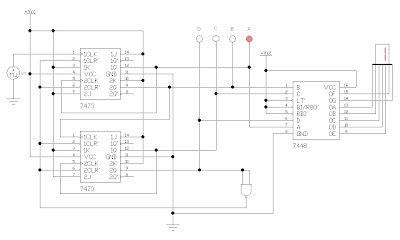

gambar di atas adalah rangkaian modulus 8, tugas anda adalah merancang trigger dan rangkaian modulus yang lain...

SELAMAT BELAJAR.......
